ДУПЛЕКСНЫЙ РЕТРАНСЛЯТОР.
На написание данной статьи меня побудила необходимость постройки репитера.
Пролистав множество литературы, побродив по сайтам в Интернете я не обнаружил
ни одной полной принципиальной схемы по р/л ретрансляторам. В основу моей
разработки легла схема репитера RR4NA г.Кирова, который изготовлен UA4NX. При
проектировании репитера я ставил следующие цели: хорошая чувствительность и
большой динамический диапазон по забитию, работа на одну антенну.
Для получения чувствительности необходим хороший каскад УВЧ с узкой полосой
пропускания и динамикой. Это реализовано с помощью мощных транзисторов КТ-939.
Диапазонный фильтр изготовлен на спиральных резонаторах, что дало полосу
пропускания по диапазону 1 мГц. Поэтому частота передатчика уже данным фильтром
подавляется на 20db. Также это позволяет избавиться от забития УВЧ и смесителя от
мощных станций, таких как пейджинг, транковая телефония, станции МВД, а также
зеркального канала.
Смеситель выбран пассивным из учета надежности по перегрузкам и хорошей
динамики. Смеситель работает с большой силой гетеродинного сигнала, порядка 0,7
Вт, что дает хорошую линейность диодов при попадании мощного сигнала.
Выбор кварцевого гетеродина не случаен. Использование синтезатора внесло в
приемный тракт лишний шум, а при его тщательном фильтровании схема
усложнилась бы на порядок. Поэтому за основу был взят кварц с 9-й механической
гармоникой. На прием выбрана частота гетеродина ниже рабочей из соображений
зеркального канала, т.к. станций в участке зеркального канала (134.375 - 10.7 (ПЧ) =
123.675 мГц) нет (по крайней мере ни разу не слышал).
Кварцы были заказаны на заводе в г. Владимире через RU3DAO Блажко Дмитрия.
На первом каскаде кварц возбуждается сразу на третьей гармонике, за счет контура
L2. Переход сделан индуктивным для наименьшего влияния на опорную частоту и
чтобы не вносить емкостной нагрузки в опорный гетеродин.
На втором каскаде, который работает в классе <С> частота утраивается до
необходимой частоты 134.375 мГц. Этот сигнал через маленькую емкость усиливается
следующими широкополосными усилителями и приходит на трехзвенный полосовой
спиральный резонатор (от р/с Маяк). Отфильтрованный сигнал основной частоты
усиливается резонансным усилителем на кт 610, кт 922 а до мощности = 1,5... 2,0 Вт.
Далее стоит ещё один полосовой фильтр настроенный на частоту гетеродина для
исключения просачивания в смеситель комбинационных частот, которые могут
возникнуть (а они действительно возникают) на тех или иных элементах усилителя
сигнала гетеродина. Выход фильтра низкоомный и подаётся по кабелю в смеситель. Со

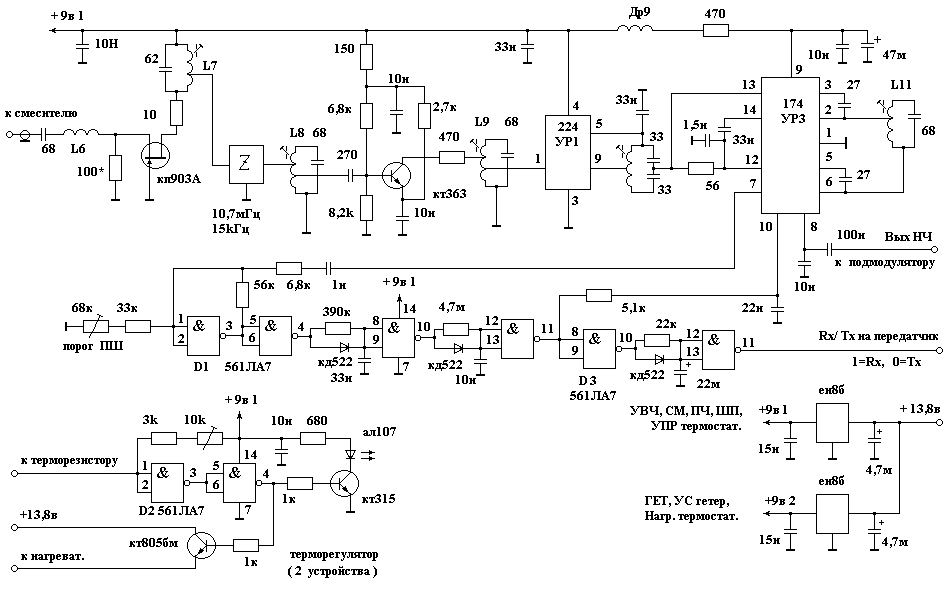

смесителя сигнал разностной частоты 10,7 мГц выделяется первым контуром фильтр-
дырка и усиливается мощным полевым транзистором на КП903А. Нагрузкой стока
является резонансно-согласующий контур. Применение мощного транзистора на входе
УПЧ позволяет повысить динамику всего тракта ПЧ. Далее применяется схема УПЧ от
р/с "Лён". Можно использовать и от р/с "Маяк". Можно применить и линейки УПЧ от
других промышленных станций. Таких как "Виола", R-838.
Шумоподавитель собран на к561ла7 и управляет регулируемым
выходом тракта НЧ в 174ур3. Линейный выход с УРЗ подаётся на 561ла7, а регулируемый
выход идёт на ПРД. При высоком уровне +9V на ножке № 7 на выходе № 8 звук
отсутствует, max при 0 уровне. На элементах схемы D2,3 D2,4 собрана схема <затяжки>
выключения ПРД репитора на передачу до 1,5.. .2 сек., это для того, чтобы не было
<хлопков> при кратковременном прерывании сигнала на входе приёмника (например в
движении или дальних станций). Схема управления термостата выполнена на элементах
D2.1. D2.2 по схеме компаратора. Она позволяет удерживать температуру с точностью до 1
градус С. Переменным резистором устанавливается требуемая температура в термостате
(+30-35 градусов С). Это сделано для температурной стабилизации гетеродина. Гетеродин
помещен в экране с подогревом нихромовой проволоки и помещен в пенопластовую
коробочку для термоизоляции. Уход частоты после прогрева в течение 1 часа составляет
около 200 Гц.
Передатчик собран на основе выходного каскада р/с "Маяк". Выбор этой конструкции был
сделан из-за надежности по защите выходного каскада, удобной коммутации Rx/Tx и
имеющей встроенный стабилизатор с защитой по перенапряжению. Гетеродин ПРД собран
по такой же схеме, только добавлен варикап модуляции. Термостат точно такой же,
полосовой фильтр Z, так же от р/с "Маяк".
Все блоки ПРМ и ПРД тщательно экранируются из латуни или лужёной стали (я
обычно применяю банки из под сгущенного молока, кофе).
Испытания репитора без дуплексера показали отличные результаты, правда
предварительно он включался на разные антенны (при 16 эл. ЯГИ, прд. Штыревая антенна).

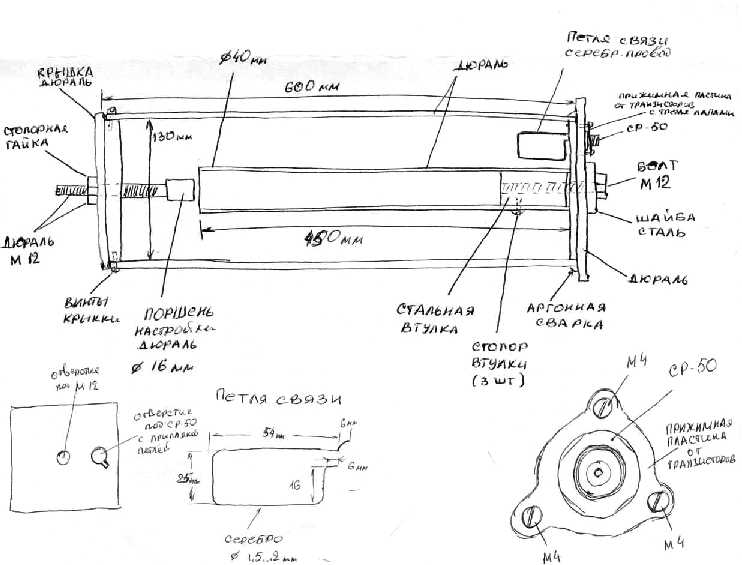

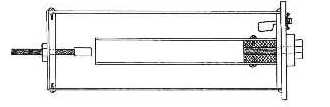

Изготовление дуплексера занимает не малую роль в полноценном использовании
репитора. Большую помощь в изготовлении оказал RX9FK, оказавший спонсорскую
помощь в изготовлении по нашим чертежам "банок" из дюрали. Основа чертежей взята от
RR4NA.
С.Н.Волковинский
(RA9FOR)
2002 г.
Габаритные чертежи

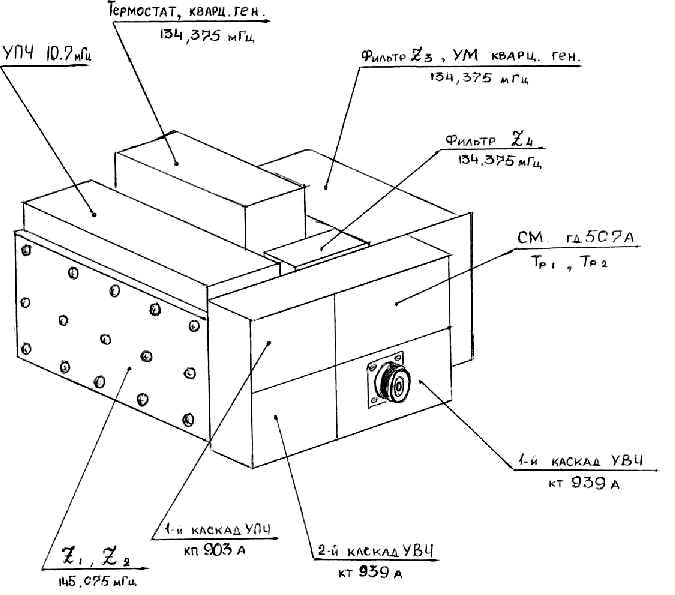

Приемник
|

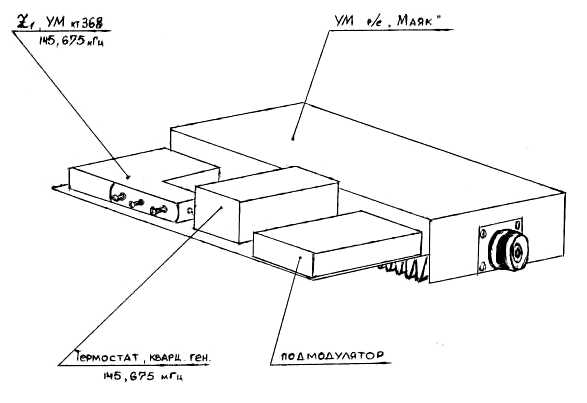

Передатчик
|

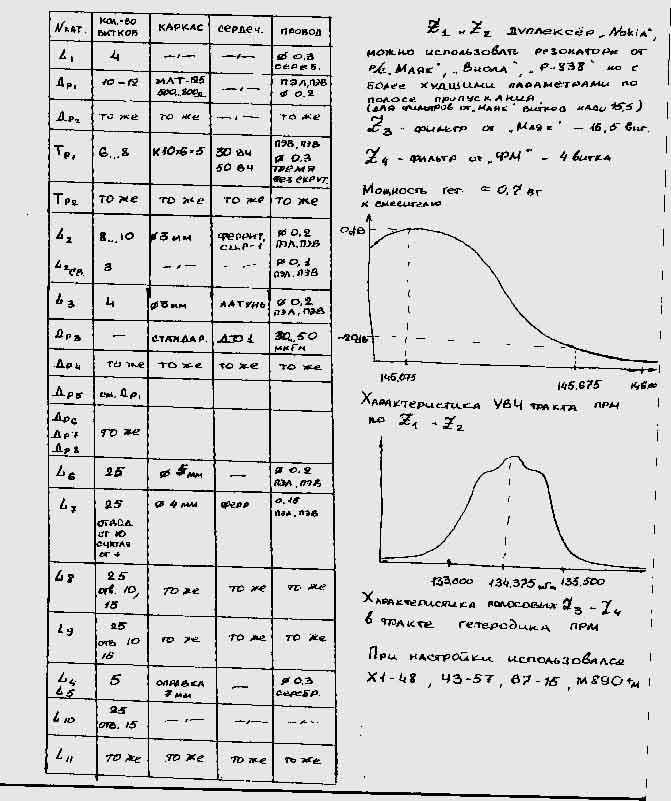

Данные намотки катушек приемного и передающего трактов
(JPG, 77.3 kb)
Скачать архив схем
(В формате BMP, архив ARJ 27.6 kb)
Схемы подготовлены к публикациии UA9FNI, август 2002 г.
Данные намотки катушек приемного и передающего трактов
(JPG, 77.3 kb)
